進口氣動調節閥的安裝技術與操作流程
很多行業朋友在安裝氣動調節閥的時候會操作失誤導致工作受阻，下面德國LIK萊克就給大家簡單講解一下進口氣動調節閥的安裝注意要點

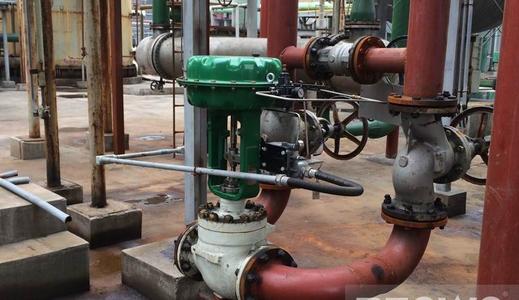

氣動調節閥安裝原則
1、氣動調節閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。
2、調節閥應安裝在水平管道上，并上下與管道垂直，進口蒸汽減壓閥 一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐(小口徑調節閥除外)。安裝時，要避免給調節閥帶來附加應力)。
3、調節閥的工作環境溫度要在(-30～+ 60)，相對濕度不大于95%。
4、調節閥前后位置應有直管段，長度不小于10倍的管道直徑(10D)，以避免閥的直管段太短而影響流量特性。
5、調節閥的口徑與工藝管道不相同時，進口電動調節閥 應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。 閥體上流體方向箭頭應與流體方向一致。
6、要設置旁通管道。目的是便于切換或手動操作， 可在不停車情況下對調節閥進行檢修。
7、調節閥在安裝前要徹底清除管道內的異物，如污垢、焊渣等。
以上就是進口氣動調節閥的原理及安裝原則，如果想了解更多相關信息，歡迎關注本公司的官方網站
