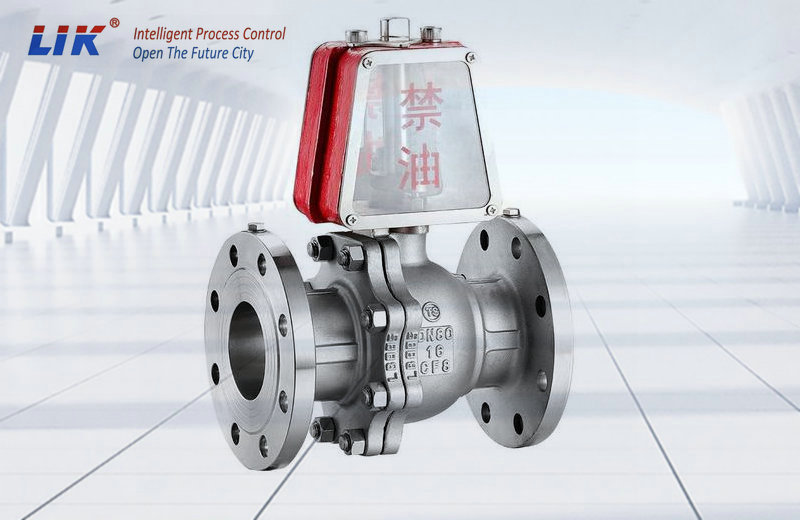

進口氧氣球閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多特別嚴格的要求。因為氧氣屬易燃易爆危險品，所以必需防泄漏，防靜電，防火花，以避免發生事故。 在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，有效地降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。 技術參數 閥體材質 1Cr18Ni9Ti 公稱壓力PN(MPa) 2.5 公稱通徑DN(mm) 15-400 性能描述 特點 具有密封性能好，操作輕便靈活，安全可靠，使用壽命長等優點
進口氧氣球閥執行標準：
|
計與制造 Design and Manufacture |
結構長度 Face To Face |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
|
進口氧氣球閥壓力試驗：
|
公稱壓力NominalPressure |
1.6 |
2.5 |
4.0 |
|
強度試驗 Shell Test |
2.4 |
3.8 |
6.0 |
|
|
|
||
進口氧氣球閥主要零件材料及性能：
|
閥體Body |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
||||||||
|
球體 閥桿 Ball Stem |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
||||||||
|
閥 座 Seat |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
||||||||||||||
|
墊片Shim |
聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket |
||||||||||||||
|
閥桿座 Stem Seat |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite |
||||||||||||||
|
填料Packing |
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite |
||||||||||||||
|
填料壓蓋Gland |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
||||||||
|
溫度Temperature |
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL) |
||||||||||||||
|
介質Medium |
水 蒸汽 油Water steam Oilgoods |
硝酸類 NitricAcid |
強氧化介質 strongey oxidable medium |
醋酸類 Acetic Acid |
尿素類 Urea |
||||||||||
進口氧氣球閥PN1.6MPa主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt（㎏） |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
進口氧氣球閥PN2.5MPa主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
進口氧氣球閥PN2.5MPa主要連接尺寸及重量：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
