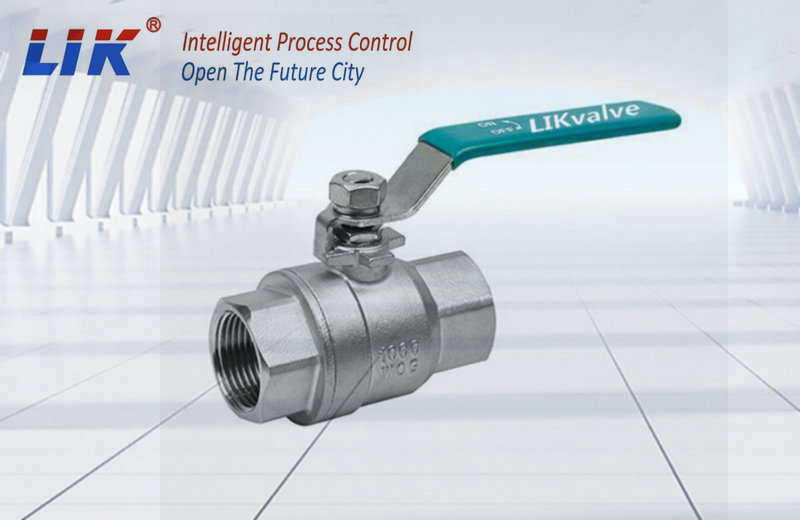

進口二片式內螺紋球閥適用于 PN1.0～10MPa，工作溫度 -29～150℃（密封圈為增強聚四氟乙烯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
進口二片式內螺紋球閥特點
☆．內螺紋連接球閥及對焊連接球閥分為整體式(二片式)、一段式及三段式。
☆．閥體鑄造采用現代工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。
☆．閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
☆．二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。
可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
進口二片式球閥零尺寸表
|
DN |
ΦA |
L |
H |
E |
HEX.B |
|
15 |
15 |
62 |
27 |
60 |
98 |
|
20 |
20 |
70 |
30.5 |
67 |
120 |
|
25 |
25 |
81 |
33.5 |
70 |
120 |
|
32 |
32 |
96 |
42 |
81.5 |
150 |
|
40 |
38 |
105 |
46.5 |
91 |
170 |
|
50 |
49 |
120 |
56.5 |
100 |
170 |
|
65 |
65 |
138 |
72.5 |
125 |
250 |
|
80 |
80 |
170 |
89 |
141.5 |
250 |
|
100 |
100 |
205 |
102.5 |
163 |
300 |
進口二片式內螺紋球閥零件材質表
|
閥體 |
CF8M |
CF8 |
|
閥桿 |
SUS316 |
SUS304 |
|
彈簧墊圈 |
SUS304 |
|
|
密封墊 |
PTFE |
|
|
止推墊片 |
PTFE |
|
|
填料壓蓋 |
PTFE |
|
|
填料壓套 |
PTFE |
|
|
球體 |
CF8M |
CF8 |
|
閥座 |
PTFE |
|
|
端塞 |
CF8M |
CF8 |
|
手柄套 |
塑料Plastic |
|
|
鎖片 |
SUS301 |
|
|
手柄 |
SUS304 |
|
|
螺母 |
SUS304 |
|
